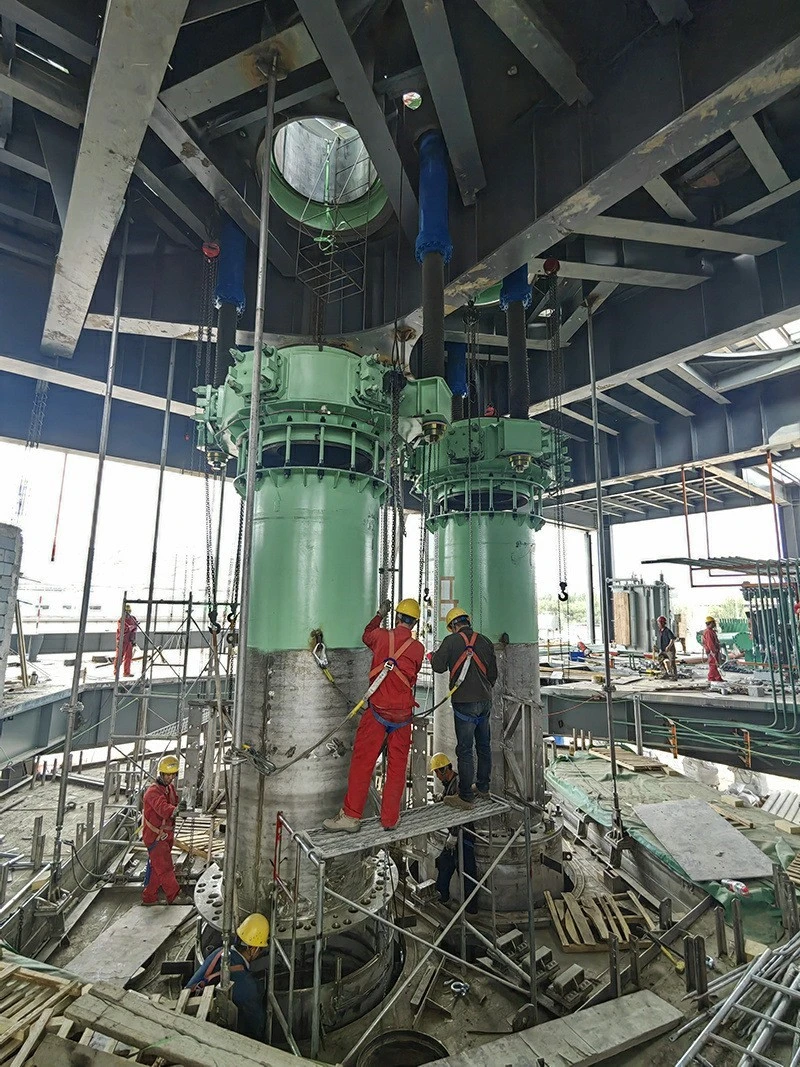

Système de centrage des électrodes du four à arc submergé

1. Description du produit

Le système d’électrodes du four à arc submergé est la bouée de sauvetage de la fusion au four électrique. Il est chargé de transmettre la haute tension, de conduire des courants importants, de compenser la consommation des électrodes et de contrôler le positionnement des électrodes.

Le système d'électrodes de four à arc submergé de notre société comprend principalement : un système de levage et de glissement d'électrodes, un système de porte-électrode et un système de tubes bus, équipés d'un nouveau système de contrôle hydraulique et d'un système de contrôle entièrement automatique.

Le système de levage et de glissement des électrodes adopte une structure de type « cylindre suspendu-pince supérieure fixe », présentant une conception de système simple et un espace d'installation compact. La pince supérieure est intégralement conçue avec la plate-forme civile et relativement fixée au corps du vérin hydraulique. L'extension et la rétraction de la tige hydraulique entraînent le mouvement de la pince inférieure et de l'électrode. Le glissement des électrodes est obtenu en contrôlant l’ouverture et la fermeture des pinces supérieure et inférieure.

Le porte-électrode adopte une structure de type « soufflet-anneau de pression », adaptée aux opérations de four à courant élevé-, avec une forte capacité de surcharge et une excellente opérabilité. Le système hydraulique de support utilise une configuration nouvellement conçue avec des niveaux de pression séparés, simplifiant les groupes de vannes de commande.

Le système de tubes bus comprend des tubes conducteurs en cuivre et des câbles-refroidis à l'eau, utilisés pour transférer le courant élevé du transformateur aux chaussures de contact en cuivre, puis aux électrodes. La structure du tube bus est conçue en mettant l'accent sur les principes de « symétrie, brièveté et compacité », minimisant autant que possible les pertes de puissance réactive et fournissant une base solide pour maintenir un facteur de puissance naturel élevé de l'ensemble du système d'équipement.

1. Emballage, logistique et livraison

Normes internationales d'emballage d'exportation

2. Installation et mise en service

Du personnel technique d'installation peut être envoyé à l'étranger pour l'installation et le réglage, et-des conseils d'installation et de mise en service sur site peuvent également être fournis.

3. Formation opérationnelle

Des conseils techniques et des services de formation technique sont disponibles.

4. Entretien et réparation

Une maintenance de l'équipement et une assistance technique à long terme- peuvent être fournies.

5. Assistance pièces de rechange

Un approvisionnement à long terme-en pièces détachées d'équipement est disponible.
